钢丝螺套装配的精度等级，取决于攻制的螺纹孔精度。

在对钢丝螺套安装精度要求较高的情况下，用钢丝螺套专用丝锥（ST丝锥）攻牙后，在钢丝螺套装配旋入螺孔之前，用钢丝螺套底孔塞规测量螺纹孔，对螺纹孔的精度进行检测，以此保证钢丝螺套安装后形成的内螺纹是标准的螺纹。

钢丝螺套底孔塞规也叫ST塞规，螺纹护套塞规，钢丝螺套塞规。

在要求精密的螺纹时，推荐使用螺纹量规来对攻丝后的孔进行测量。攻丝孔的质量影响到护套安装后的尺寸，所以对攻丝孔进行测量是保证后续合格与否的重要因素。如果攻丝后的孔，量规测量合格，那么安装护套后的尺寸一般也可以保证在公差范围内。

技术信息

对于1/2"和M12以下尺寸的Recoil®量规，通规一侧允许有小.0002"或者5um的磨损。在量规的柄和两侧端上都有标注对应的限制尺寸和公差等级。当有更高精度要求时，应选择3B等级量规。当使用自锁型护套时，应该使用3B精度的量规，因为其有更高的精度要求。

安装和公差

通止量规有两种公差，分别用来测量紧配合和中等配合。量规被用来测量攻丝后的孔的尺寸，止规一侧用来测量安装孔直径是否过大，通规一侧来测量安装孔直径是否过小。

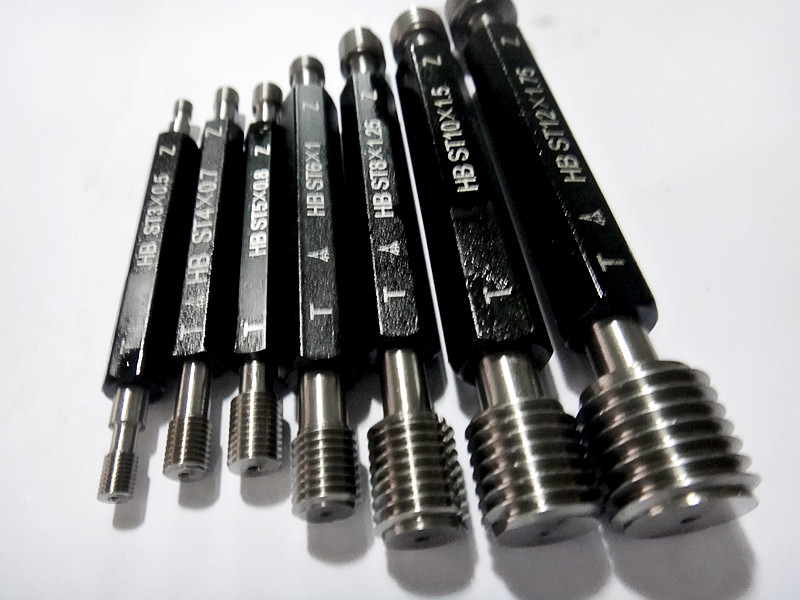

钢丝螺套塞规用于检验钢丝螺套安装前的底孔尺寸，一般在对工作精度要求较高或用来鉴别丝锥是否磨损时使用，分为单头整体螺纹塞规及双头插柄底孔塞规，I级精度。

1、单头整体钢丝螺套塞规

 用于检验ST2-ST5小规格钢丝螺套安装前内孔螺纹。

2、双头插柄钢丝螺套塞规

用于检验ST5以上规格钢丝螺套安装前内螺纹。
